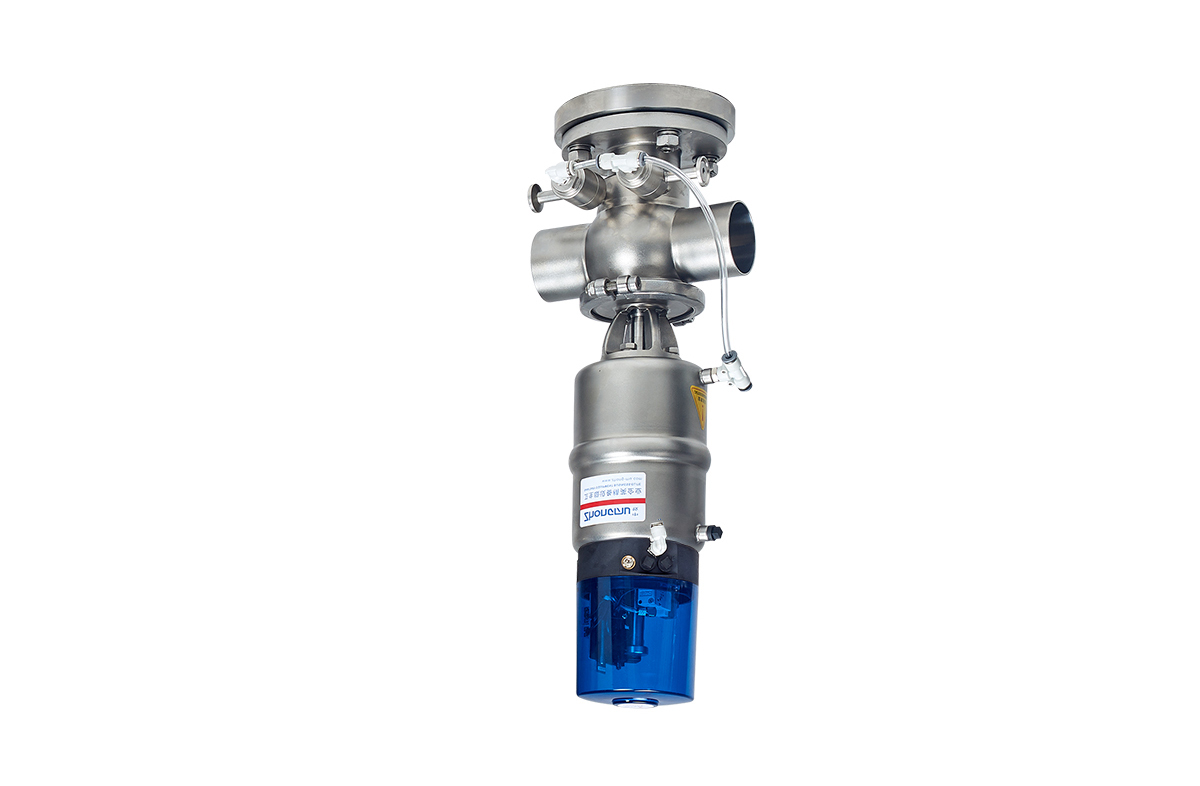

智能头气动防混罐底阀

应用

中牧外部清洗防混罐底阀设计用来满足当有两种不同产品流经同一只阀门时，既保证防止流体的混合又便于监测其工作情况。

该款型阀门应用于不锈钢管道系统内。

工作原理

中牧外部清洗防混阀通过压缩空气进行遥控操作。该阀门正常状态下常闭（NC）。

该阀门装配有两只小型的、正常状态下开启的气动阀门，一只监测阀门和一只原位清洗（CIP）用的阀门。

阀芯（上端杆在一个换向阀内）具有两个密封件，彼此之间形成一个漏腔。泄露的产品即可流进泄露腔中，并经过监测阀排出。对该款型阀门可以进行原位清洗（CIP）操作，只需向气动头供应压缩空气即可。（见图2）

标准设计

外部清洗防混阀有两种款型供货，即带一个阀体的截止阀，

20与30系列

中牧外部清洗防混阀配备有一个监测阀和一个原位清洗（CIP）阀。

在将气动头移去之后，即可对密封件和唇封进行维修保养。

规格 ：1''-4''、DN25-DN100

连接方式：焊接、卡箍、螺纹
材质：304/316L
密封：标准EPDM，另有硅胶、氟胶可选用

工作方式：气动
表面处理：内镜面外喷砂
温度范围：-10℃到+95℃

最大产品压力：10bar

最小产品压力：真空
