应用

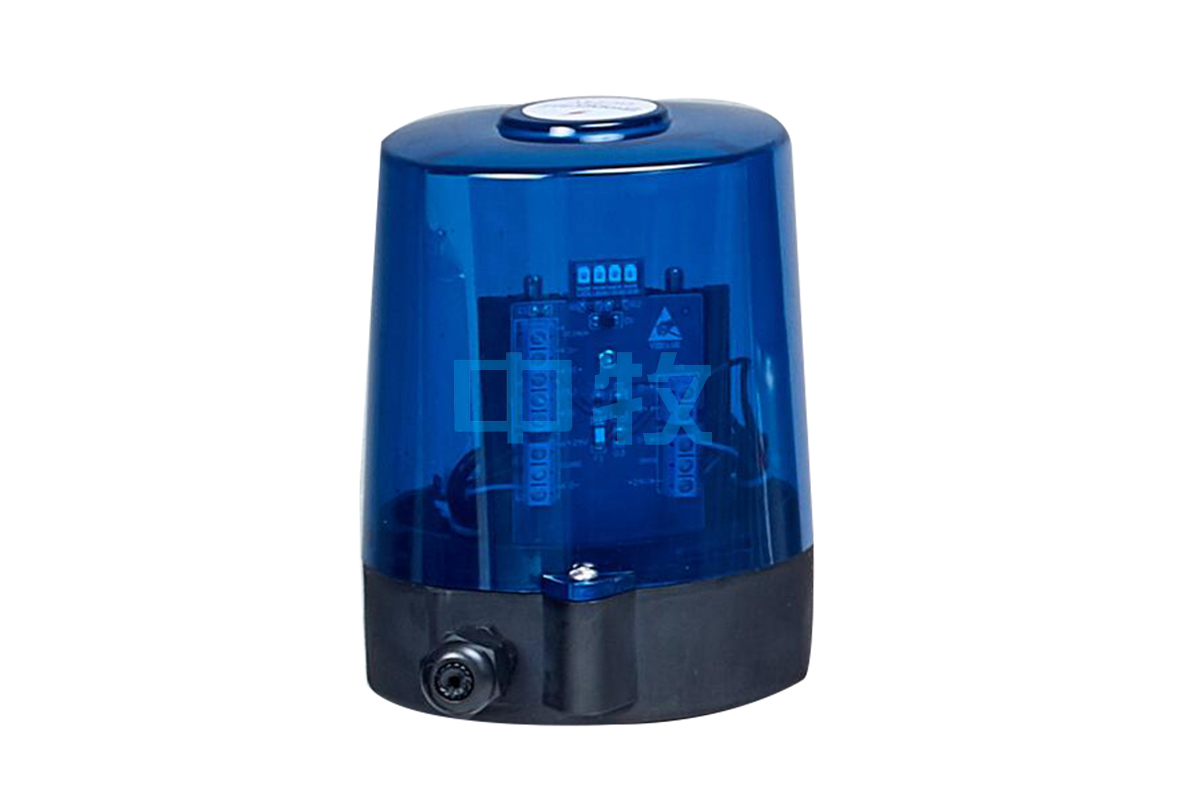

中牧智能装置可以用来对气动阀门的开启和关闭位置进行远端信号显示。内置电磁阀,该电磁阀连接到一根通用空气输送管上,由电信号控制。中牧智能装置可以被固定在蝶阀气动头、气动换向阀顶部。
工作原理
中牧智能装置是被固定在阀门气动头的顶端,并有一根电缆连接和一根用于供气的管道连接。当电磁阀被激活时,压缩空气将驱动气动头。在顶端元件中心位置的气动头轴(即延伸部分)将激活传感器并将实际位置信息传回给控制中心。感应传感器10-24VDC-PNP或NPN型,均可向用户供货。
在可编程逻辑控制器(PLC)的输入阶段,确保对来自传感器的信号的适当读取。
接近感应传感器
传感器的类型为非接触式电子传感器。其中包括一个振荡器,可产生高频电磁场,磁场并且通过传感器听传感面散射出去。每一种接近的导电性金属(阻尼目标)均能收起电磁场的衰减。其结果就是传感器输出端的电流变化。
电磁阀
品牌:SMC
可用电压: DC24 V直流电压
电源消耗:直流电,4W
保护:无地线连接。
可选功能:手动装置
接近感应开关(标配常开式/PNP)
信号输出:数字式PNP或NPN
供电电压:DC24 V直流电压
运行电流:0-100 mA
转换频率:1000 Hz
无负荷供电电流:15 mA
关闭状态电流:0.5 mA
