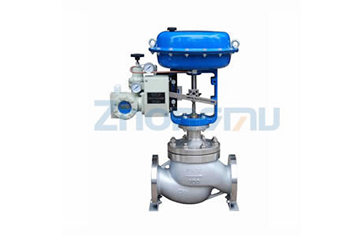

工业茏式薄膜调节阀

中牧笼式单座调节阀 适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈 S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。

调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

本产品符合GB/T4213-92。

技术参数和性能

阀体

型式：直通单座铸造球型阀

公称通径：40，50，65，80，100，150，200mm

公称压力：ANSI 125，150，300，600

JIS10，16，20，30，40K JN1.6，4.0，6.4MPa

连接型式 法兰连接：FF、RF、RJ、LC、沟横型、嵌入型

法兰标准：JIS B2201-1984，ANSI B16.5-1981、JB79-59等焊接连接：嵌接焊SW（40-50mm）

对接焊BW（65-200mm）

材料  铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等

上阀盖 常温型（P）：-17~+230C伸长1型（EI）：-45~-17℃ +230~+566℃

伸长I型（EII）：-100~-45℃

伸长m型（EIII）：-196~-100℃

注：工作温度不准超过各种材料的允许范围。

压盖型式   螺栓式紧式

填料   V型聚四氣乙烯填料、含浸聚四氣乙烯石绵填料、石棉编织填料、石墨填料
